电池保护板需要用到哪些胶水

2025.09.11

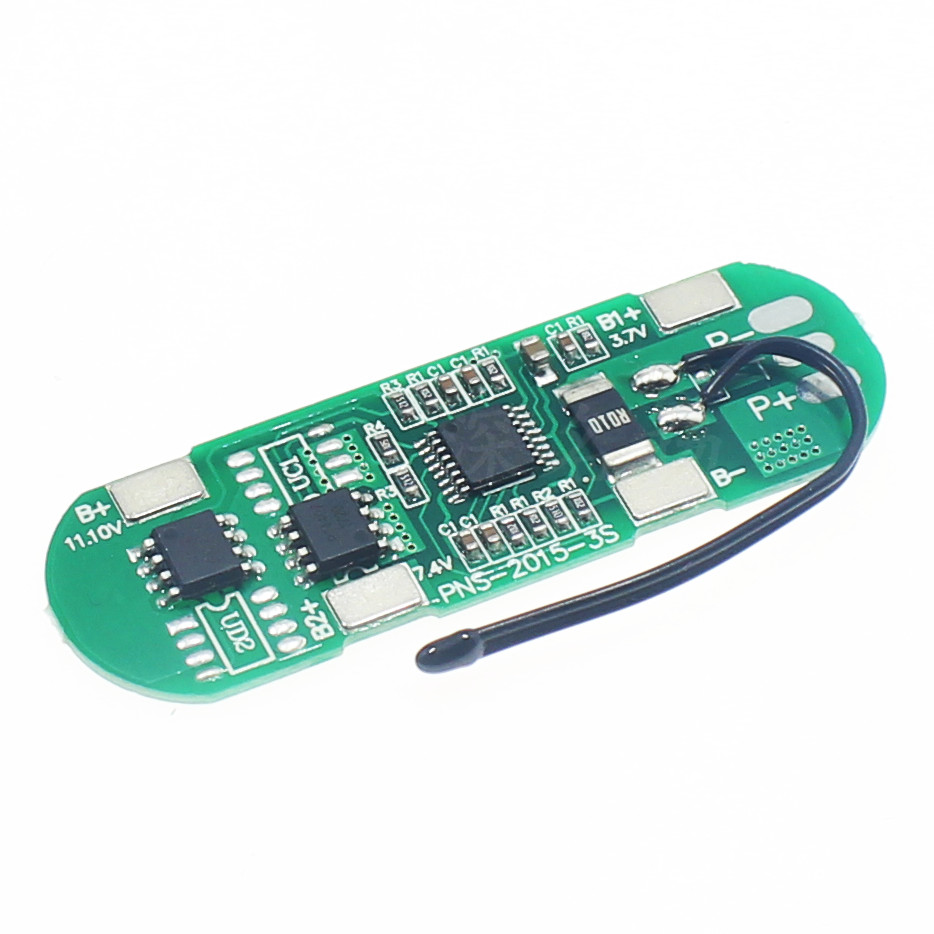

拆过手机锂电池的朋友都知道,手机的锂电池里面有一块小小的线路板。别小看这小小的板子,它可以保护电池不过放、不过充、不过流,还有就是输出短路保护,但它并没有对电芯进行充电管理的功能。

电池保护板需要用到哪些胶水

电池保护板,顾名思义锂电池保护板主要是针对可充电(一般指锂电池)起保护作用的集成电路板。锂电池(可充型)之所以需要保护,是由它本身特性决定的。由于锂电池本身的材料决定了它不能被过充、过放、过流、短路及超高温充放电,因此锂电池锂电组件总会跟着一块带采样电阻的保护板和一片电流保险器出现。

锂电池保护板其正常工作过程为:

当电芯电压在2.5V至4.3V之间时,DW01的第1脚、第3脚均输出高电平(等于供电电压),第二脚电压为0V。此时DW01的第1脚、第3脚电压将分别加到8205A的第5、4脚,8205A内的两个电子开关因其G极接到来自DW01的电压,故均处于导通状态,即两个电子开关均处于开状态。此时电芯的负极与保护板的P-端相当于直接连通,保护板有电压输出。

电池保护板需要用到哪些胶水

手机锂电池保护板作用分析

保护板上有一个小小的IC,还有MOS管和几个电容、电阻。这个小IC可以检测电芯的过压、欠压、过流、短路、过温状态,还可以保护并延长电池使用寿命;如果检测到异常,小IC就会关断MOS起到保护电芯的作用。

因为手机锂电池的标称电压为3.7V,充满电压为4.2V。直接给锂电池接上4.2V也是可以充电的,当锂电池的电压上升到4.2V后,由于电压一样,就会停止充电了。虽然没有充电板那么好,但也可以将就使用,但是我们的手机充电器输出电压是5.0V的,不能直接给手机锂电池充电。

这类产品常见的用胶需求有:

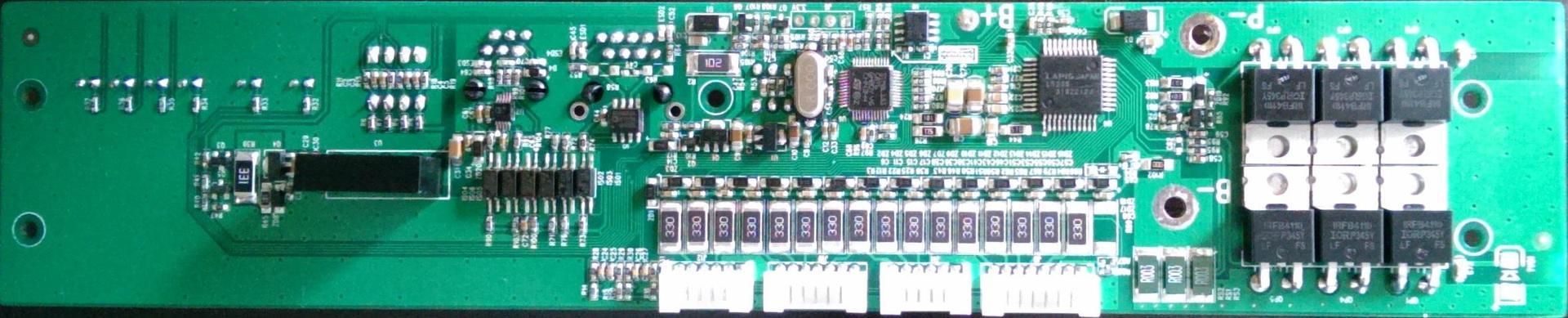

1、在PCB板涂覆三防胶(推荐东信聚氨酯三防漆7511),MOS上不能有残留胶水,PCB板红色区域元器件须完全覆盖,胶水不能溢出PCB板边缘。

电池保护板需要用到哪些胶水

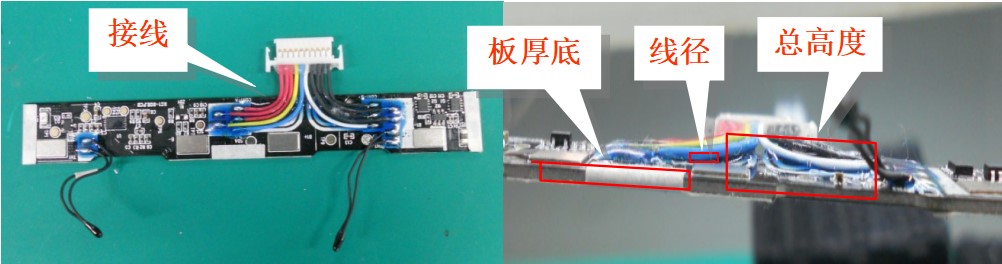

2、在保护板上引脚涂覆UV胶,接线直径0.8mm,板厚1.1mm,涂覆胶水后总高度不得高于2.7mm,引脚须完全包封,胶水不能溢出保护板边缘。

涂覆及点胶的目的:

1、增强电子线路和元器件的防潮防污能力;

2、防止焊点和导体受到侵蚀;

3、屏蔽和消除电磁干扰和防止线路短路,提高线路板的绝缘性能;

4、有利于线路和元器件的耐摩擦和耐溶剂性能,释放温度周期性变化所造成的压力。
