三防漆喷涂方式以及常见品质问题

~~2025.09.11~~

三防漆，英文：Conformalcoating，是“防潮、防盐雾、防霉变”的统称。它是一种特殊配方的绝缘涂料，通过施工涂覆形成一层很薄的对电子线路和元器件保护膜，该保护膜具有绝缘、防潮、防漏电、防震、防尘、防腐蚀、防老化、耐电晕、耐候性等特点。

在使用三防漆之前，须先将欲涂物件表面的灰尘,潮气和油污除净，以便其充分发挥其保护效能。彻底的清洗可确保腐蚀性的残余物被完全清除，并使三防漆很好地粘附在线路板表面。

主要的使用方法有下列四种：

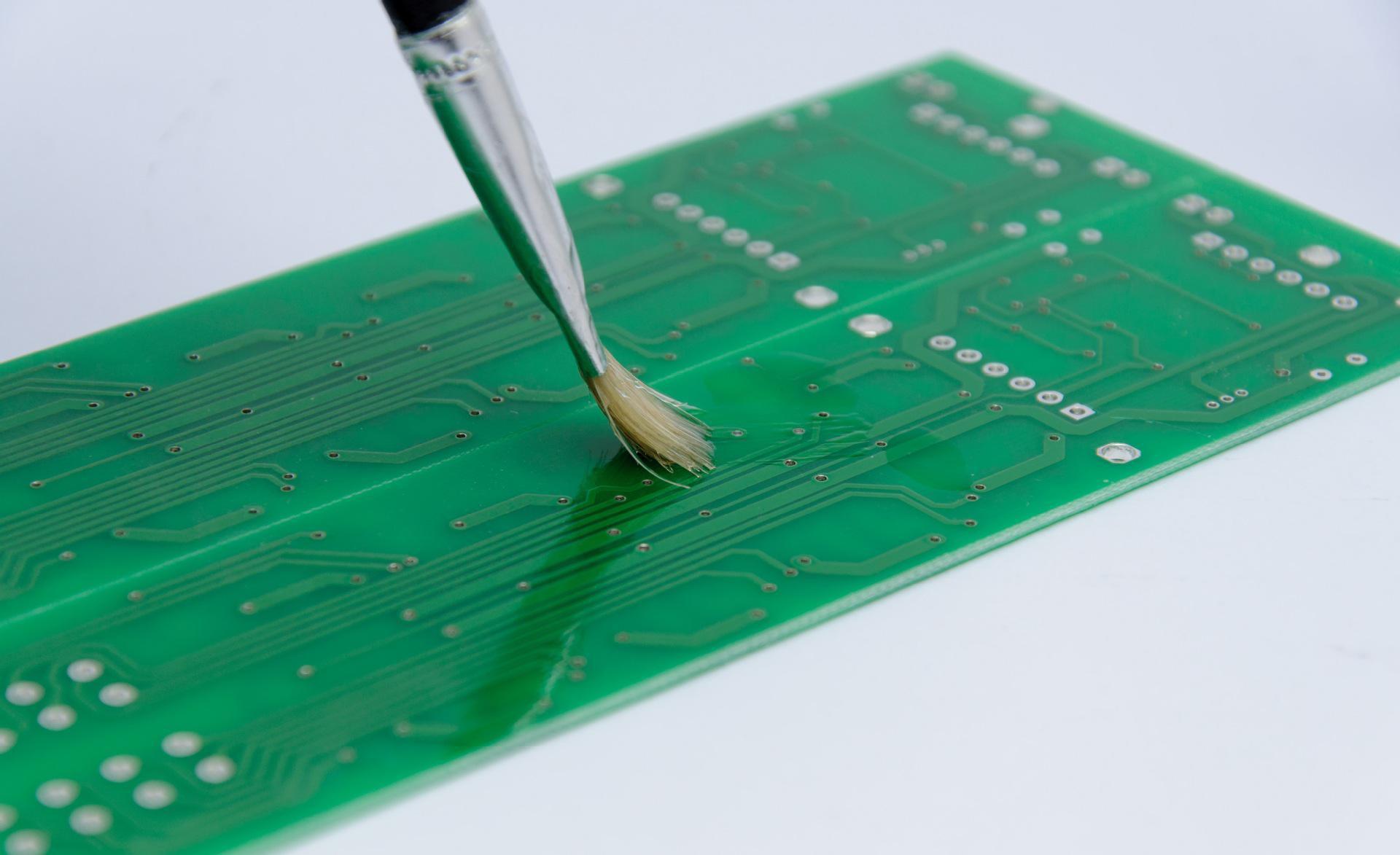

1、刷涂——使用普遍，可在平滑的表面上产生出极好的涂覆效果。

2、喷涂——使用罐型产品可方便地应用于维修和小规模的生产使用，喷枪适合于大规摸的生产，但是这两种喷涂方式对于操作的准确性要求较高，且可能产生阴影（元器件下部未覆着三防漆的地方）。

3、自动浸涂——浸涂可确保完全的覆膜，且不会造成因过度喷涂而导致的材料浪费。

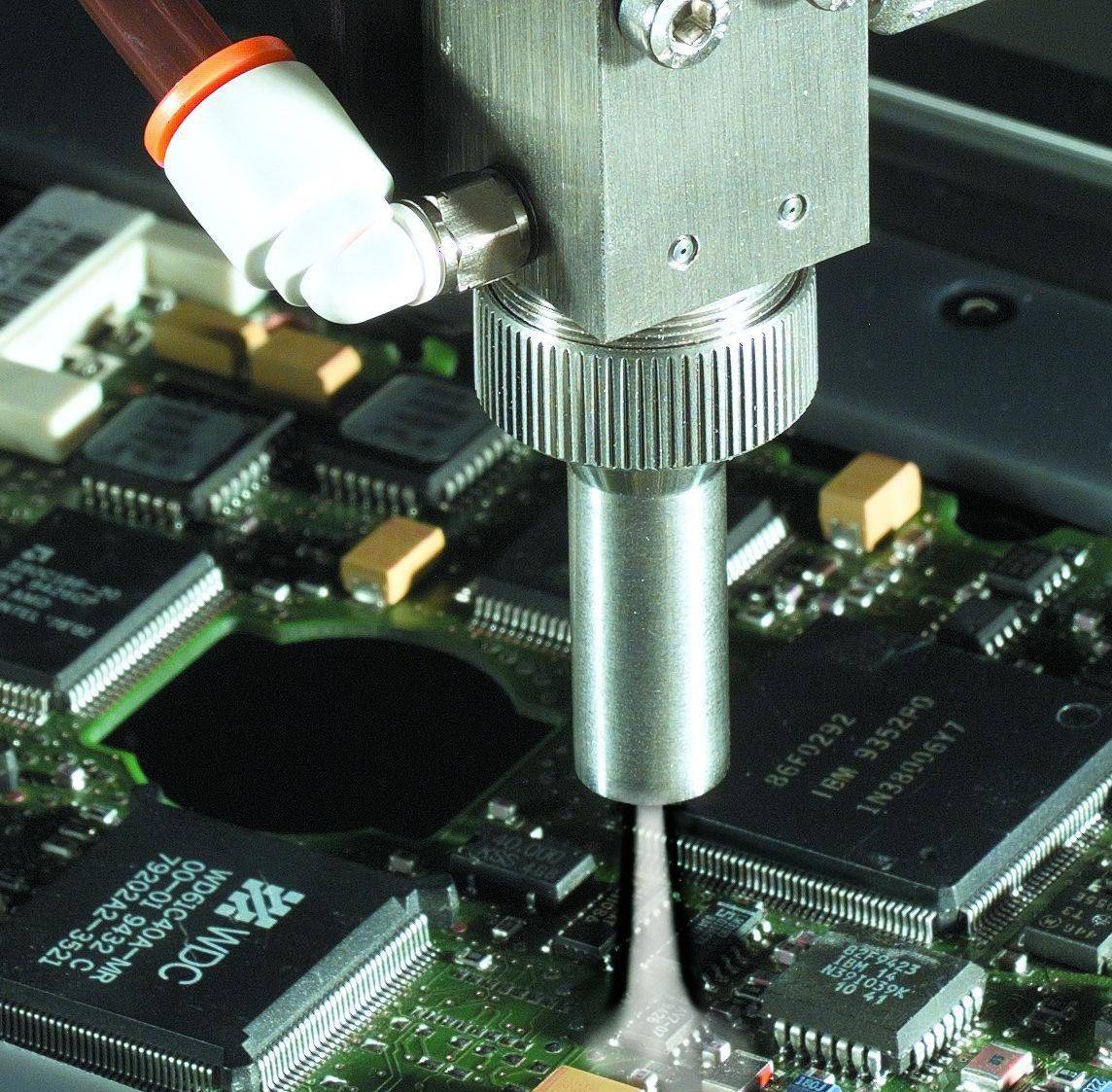

4、选择性涂覆——涂覆准确且不浪费材料，适用于大批量的覆膜，但对涂覆设备的要求较高。

三防漆喷涂方式以及常见品质问题

除此之外，实际应用中以下几点是需要特别注意的：

1、如果希望得到较厚的涂层，最好通过涂两层较薄的涂层来获得,且要求必须在第一层完全晾干后才允许涂上第二层。低粘度三防漆适合薄膜工艺，高粘度三防漆适合厚膜工艺。

2、在往PCB上涂三防漆时，一般连接器、软件插座、开关、散热器、散热区域、插板区域等是不允许有涂覆材料的。

3、清洁和烘板，除去潮气和水分。须先将欲涂物件表面的灰尘,潮气和油污除净，以便其充分发挥其保护效能。彻底的清洗可确保腐蚀性的残余物被完全清除，并使三防漆很好地粘着在线路板表面。烘板条件：60°C，10-20分钟，在烘箱中取出后趁热涂覆效果更佳；

4、用刷涂的方法涂覆三防漆时，刷涂面积应比器件所占面积大，以保证全部覆盖器件和焊盘；刷涂三防漆时线路板尽量平放，刷涂后不应有滴露，刷涂应平整，也不能有裸露的部分，厚度0.1-0.3mm之间为宜。

5、在刷涂和喷涂溶剂型三防漆之前，保证稀释后的三防漆充分搅拌，并在刷涂或喷涂之前，放置2小时。使用高品质天然纤维刷，在室温情况下轻轻刷涂。如使用机械，应测量三防漆的粘度（用粘度剂或流量杯），可使用稀释剂调整粘度。

6、采用浸涂方式时，线路板组件应垂直浸入涂料糟中。连接器不要浸入，除非经过仔细遮盖，线路板应浸入1分钟，直至气泡消失，然后缓慢拿出。线路板表面会形成一层均匀膜层。应让大部分三防漆残留物从线路板上流回浸膜机。线路板或元器件浸入速度不宜太快，以免产生过多气泡。

7、刷涂后将线路板平放在支架上，准备固化，可以用加热的方法使涂层加速固化。如果涂层表面不平或含有气泡，在放入高温炉内固化前应在室温下多放置些时间以便让溶剂闪蒸出来。

8、浸涂结束后再次使用时，若表面有结皮现象，将表皮除去，可继续使用。

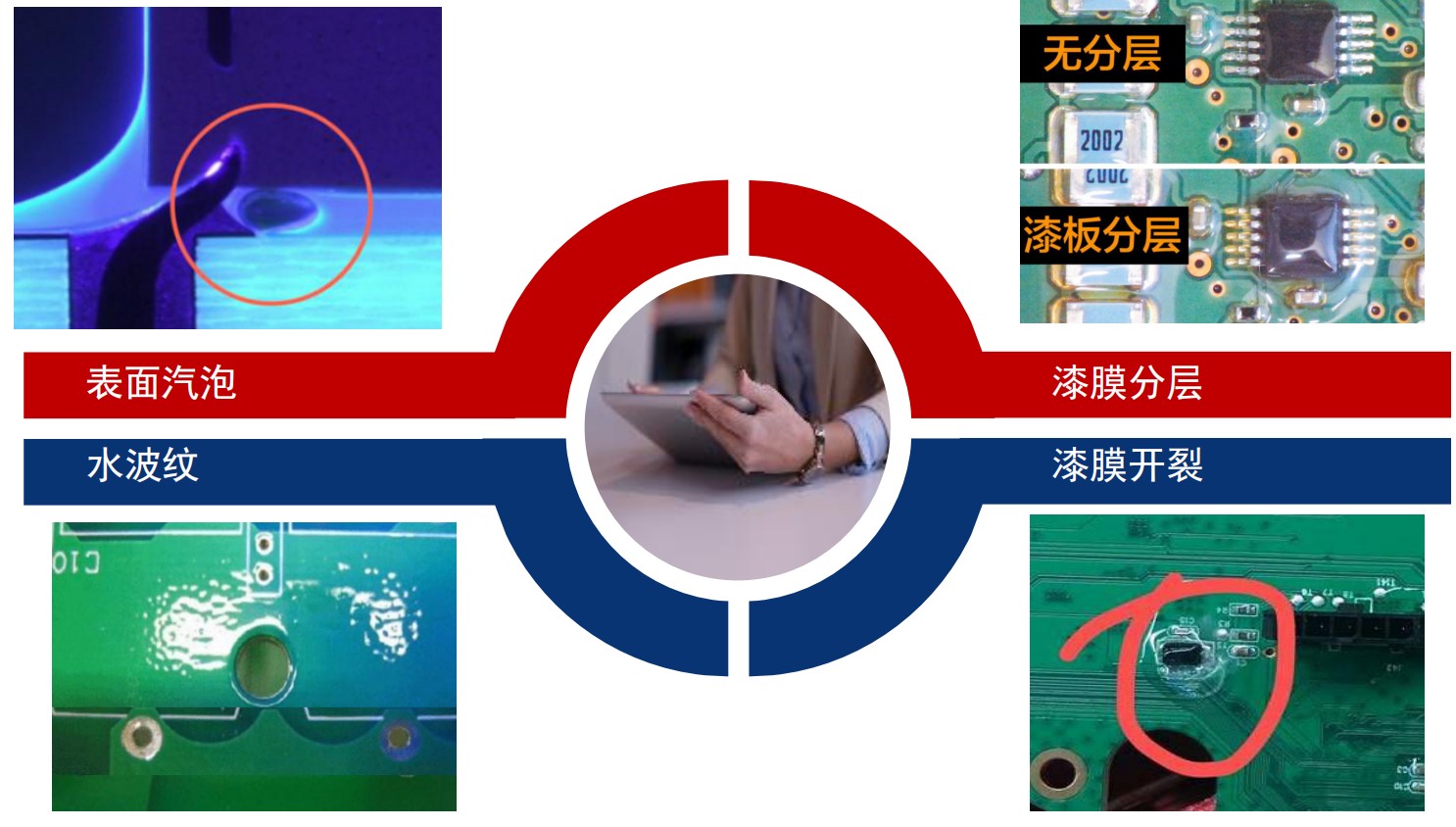

三防漆喷漆工艺涉及的问题比较多，如果操作不当或者三防漆本身存在缺陷，容易造成以下问题。

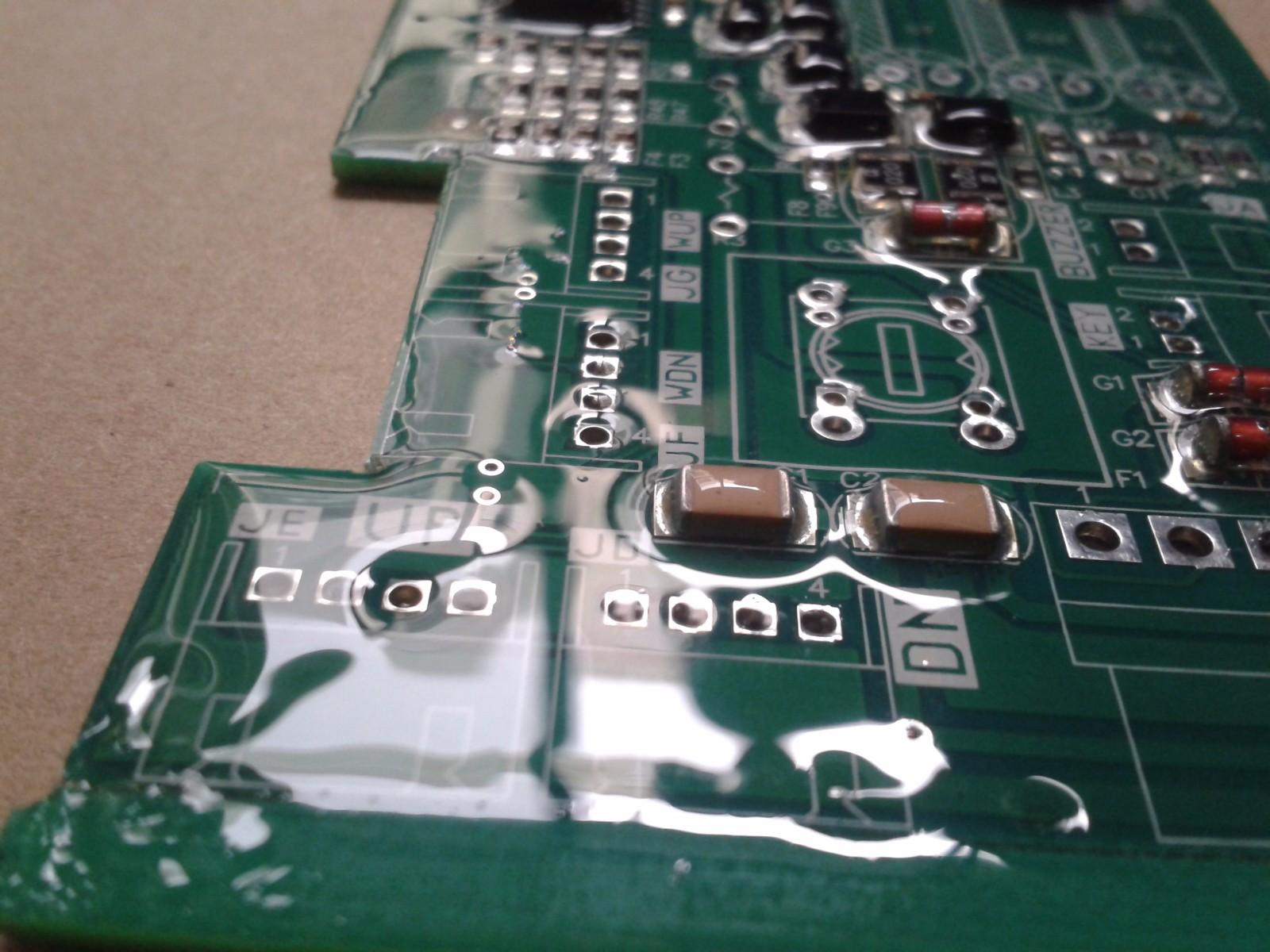

1、漆膜表面有泡状鼓起，主要是漆内混入的杂质、水分、空气等受热膨胀使漆膜鼓起产生气泡。例如溶剂型的三防漆出现大气泡，主要是由于炉温太高，表层快速结皮，太多的溶剂留在漆膜中，表层之下的溶剂快速挥发导致，或是三防漆黏度过高，厚度过厚，气泡无法迅速释放。出现这种大气泡解决的办法是：优化炉温曲线，降低炉温曲线爬坡坡度；增加固化前流平溶剂挥发量，如增加烘烤前自干的时间；涂覆时减小胶量，如减少重叠涂覆区域。

2、三防漆出现分层的现象，主要出现在元器件和阻焊层上。漆膜与基材之间附着力不良引起的起皮、脱落。在整个PCBA的生产流程中，涂覆三防漆是最后一个工序，大多数需要涂覆三防漆的PCBA都是不清洗的，板上会有很多化学残留，比如阻焊剂成分里含有添加剂，用来改善表面质量，这些添加剂会对三防漆涂层产生兼容性影响。主要的办法是考虑清洁板子，减小膜厚。或者更换表面张力更低的三防漆。

3、漆膜表面出现凹凸不平，类似橘子皮外观，严重呈波纹状，主要是成膜过程中漆膜没有完全流平造成。三防漆出现橘纹的现象，是因为强迫干燥而产生的。解决的办法主要是：检查生产环境，如温湿度；减小固化前流平挥发区域的排放量；降低三防漆粘度；减小炉温曲线爬坡坡度；使用挥发速度较慢的稀释剂。

4、漆膜开裂主要是在环境因素作用下内应力积累，例如固化时体积收缩或低温条件收缩而形成内应力，之后经冷热、干湿的循环交替，涂层与基体的膨胀系数不同，导致界面产生反复的相对位移，形成破坏性内应力。三防漆出现裂缝主要是因为膜厚过厚，在引脚，元器件边缘等表面张力过大的地方。解决的办法是减少膜厚，优化炉温曲线，炉温不能过高，让漆膜缓慢干燥、固化，以达到最佳的性能。

上篇文章:安防镜头的智能化对胶水带来的新挑战

下篇文章:怎样评估三防漆性能？

推荐热点

相关产品

D452 通用型粘接瞬干胶

D452是一款通用型工业用瞬间接着剂，具有快速固化、良好耐老化性优点。针对装配良好，非多孔性表面，PP，PE，POM，尼龙，木材，金属，橡胶及塑料材质提供最大强度的粘接。并可以美化被接着部位的外观。D452瞬干胶为单一成分，无溶剂，不需要添加触媒，加热或加压的接着剂。只需要微薄的一层胶水，便能利用空气中的大气湿度产生高度聚合，达到最佳的粘接效果。
: 了解更多

TCM4500 单组份导热凝胶

TCM4500单组份全固化导热凝胶材料，产品性能稳定，可室温存储。提供抗垂流版本和适用于消费电子的高流速版本，BLT可低至20um。非常适合于在通信、PC、消费电子、智能手机、可穿戴设备等领域应用，常规导热系数达到 1.0～9.0W/m. K（ASTM D5470）。
: 了解更多

8670 快干型热熔胶

8670 快干型热熔胶是一种具备快速固化特性的热塑性胶粘剂，加热熔融后涂覆，常温下数秒至数十秒内即可定型粘接，无需长时间等待。它粘接强度高、耐候性佳，且不含溶剂、环保无污染。适用于摄像头支架、装饰片等免压保粘接。
: 了解更多

PU535 聚氨酯灌封胶

PU535 聚氨酯灌封胶为双组黑色聚氨酯树脂，固化物具有优良的电气性能、耐冲击、耐氧化性、耐低温性及耐候性。固化后硬度高，适用于电子元器件的绝缘封装保护等，如驱动电源、互感器、电容等。
: 了解更多

SC7033双组份RTV灌封硅胶

SC7033是一种室温/加温固化的加成型有机硅材料，由A、B两部分液体组成。这种双组分弹性硅胶设计用于灌封、保护处在严苛条件下的电子产品。当两组分以10：1重量比或体积比充分混合时，混合液体会固化为柔性弹性体。在-40ºC~+200ºC范围内保持橡胶的弹性，符合RoHs指令及相关的环保要求。
: 了解更多

EP8011 摄像头低温环氧胶

EP8011摄像头低温环氧胶可在低温环境固化（-20℃仍有效），粘接强度高、耐低温性好，适配电子元件（如摄像头模组、VCM马达组装粘接，LED背光、连接器）、低温设备部件、温度敏感部件、冷藏设备等领域的粘接需求。
: 了解更多

7533 聚氨酯三防漆

粘度可调，方便操作，附着力极强，固化后胶层柔韧，5%酸性H4Cl,5%碱性Na2CO3浸泡测试24h，符合ROSH REACH相关要求，带荧光指示剂，易于检查
: 了解更多

9144 易返修热熔胶

9144 易返修热熔胶为反应型聚氨酯热熔胶。该产品具有压敏性，粘接后具有较高的初始强度。此外，9144 具有较长的开放时间，适合于自动或手动装配线工艺。加热后易拆解的特性尤其适合用于手机、平板电脑、智能穿戴等需要频繁返修的场合。
: 了解更多

KU3070 纯UV固化胶

KU3070是一款中粘度，透明，单组份UV固化胶粘剂。适用于移动电子设备、平板电脑、显示器等的触摸屏传感器与玻璃盖板的粘接。365nm UV光照射数秒，即可固化，形成一层极其柔软，抗冲击的保护层，在触摸屏坠落时可起到保护作用。由于可以填充各种厚度，有利于客户设计更薄更轻的产品。
: 了解更多

: 现在，立即联系东信电子！
充满热情的销售工程师，能在最快的时间内处理报价，打样，订单交货等需求，亦可提供专业用胶解决方案。
~~联系我们~~

三防漆喷涂方式以及常见品质问题

什么是补强胶？

LED户外屏灌封解决方案

动力电池用FPC用胶点介绍

聚合物电池对用胶水的需求

安防镜头的智能化对胶水带来的新挑战

D452 通用型粘接瞬干胶

TCM4500 单组份导热凝胶

8670 快干型热熔胶

PU535 聚氨酯灌封胶

SC7033双组份RTV灌封硅胶

EP8011 摄像头低温环氧胶

7533 聚氨酯三防漆

9144 易返修热熔胶

KU3070 纯UV固化胶
